消 声 器（2）

      依据声源运行时的噪声频谱特性，而采用的一种单层或双层亥姆霍兹共振结构的吸声（板）屏，吸声屏的穿孔率、孔径及空腔厚度分别进行了优化设计，它是一种十分理想的消声设施。　　单个亥姆霍兹共振器，容积为倒A的空腔，侧板开有直径为d的小孔，孔径长L．当声波传到共振器时，小孔孔径中的气体，任声波的压力下．象活塞一样地往返运动，这种运动的气体具有一定的质量，它抗拒由于声波作用而引起的运动速度的变化。同时，声波进入小孔时，由于颈壁的摩擦和阻尼．使相当一部分声能变为热能而消耗掉，另外．充满气体的空腔具有阻碍来自小孔的压力变化的特性。
　　当外来声波的频率与共振器的固有频率相同时，就发生共振，此时振动最大，空气柱往返于孔颈中的速度也最大，摩擦损耗也最大，吸收的声能也最多。

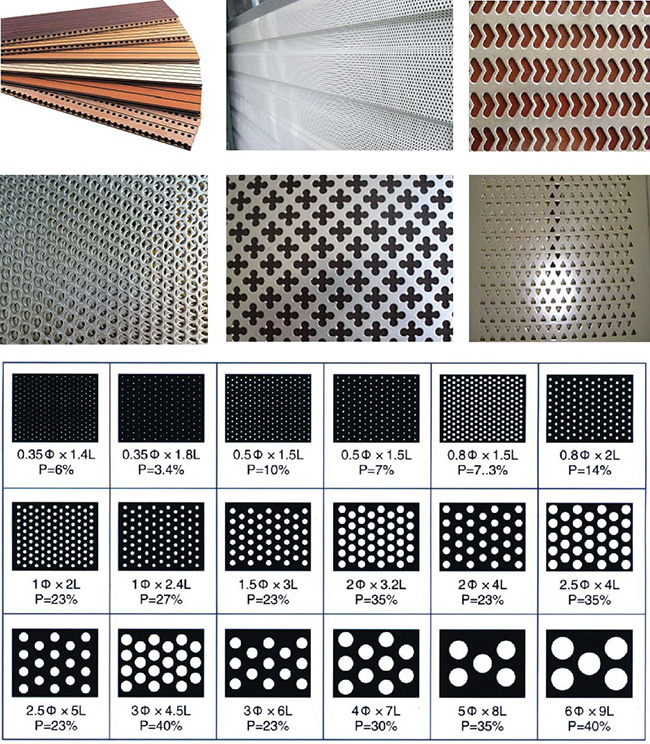

　　亥姆霍兹共振结构吸声屏采用金属穿孔板吸声结构．同时具有声阻和声质量的声学元件；它的空腔又具有声顺的作用，与穿孔板共同组成一个共振系统。

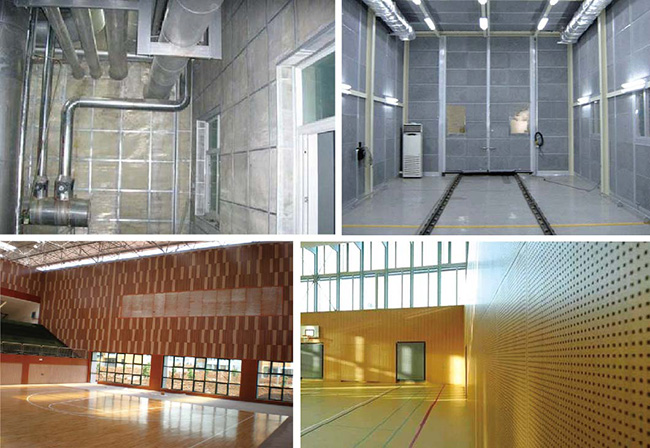

　　亥姆霍兹共振结构吸声（板）屏，从骨架到面板全部采用金属材料制成，能耐高温和气流（或风力）的冲击，耐潮湿，即便空气中含有大量的水份，也能照常工作。吸声性能优良，防火、防潮、不变形、不改性、不霉烂、无毒无味，广泛用于各类有降噪要求的工业厂房和户内变电站的吊顶和墙面，同时又起到装饰的作用，尤其适用于户外工程，更不愧为是理想的消声设施。
